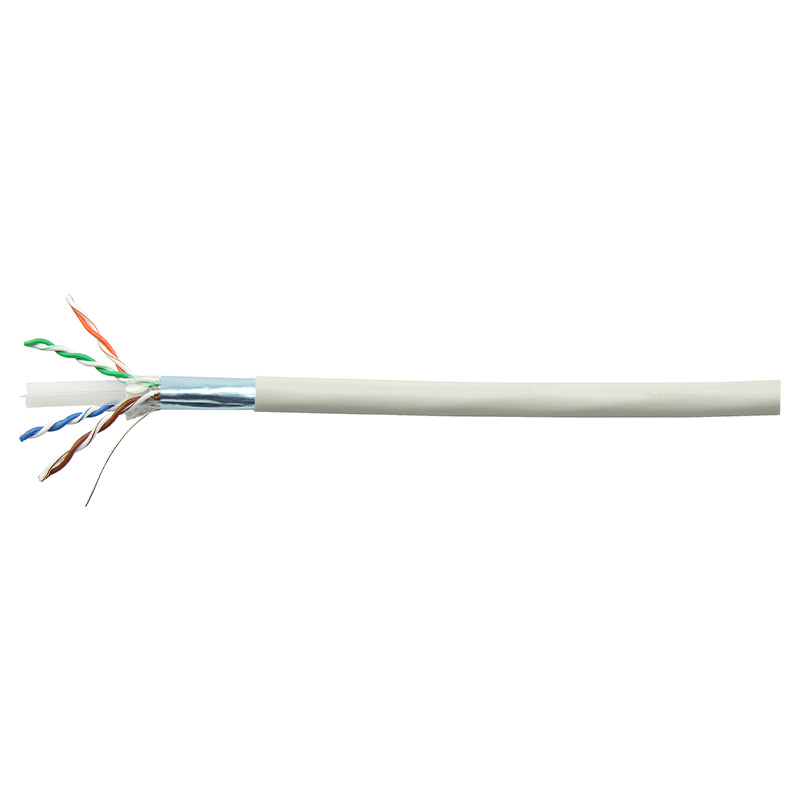

六类4对屏蔽双绞线(CLA04-SC6)

六类4对屏蔽双绞线(CLA04-SC6)

  • 应用

用于传输语音、数据和视频信号 适合所有Cat6和E级链路应用:

IEEE 802.3 10BASE-T 10Mb/s
IEEE 802.5 Taken Ring 4/16Mb/s
CDDI 100Mb/s
IEEE 802.3 100BASE-TX 100Mb/s
ATM 155 Mb/s 或ATM 622Mb/s
TIA/EIA-854 1000BASE-TX 1 Gb/s
IEEE 802.3 1000BASE-T 1 Gb/s

支持所有针对Cat6或更低级别布线系统设计的应用

  • 标准及规范
ISO/IEC 11801-2002
TIA 568-C.2
IEC 61156-5
UL认证: CMH/CMX/CMG/CM/CMR
LSZH: IEC 60332, IEC 60754-2, IEC 61034
  • 电气特性

工作电容@1kHz

≤ 5.6nF/100M

线对对地电容不平衡

≤ 330pF/100M

额定传播速率

65%

线对时延差 (ns/100M)

45ns/100M

最大导体直流电阻@ 20 Deg. C

7.6Ω/100M

线对直流不平衡电阻 @20 Deg. C

≤ 2%

绝缘电阻最小值(MΩ/KM)

5000

  • 物理特性

结构

UTP

导体材料

无氧铜

导体线规

23AWG

导体直径

0.565±0.005mm

外被直径

6.0±0.2mm

重量

37KG/KM

最小弯曲半径

8X 0.D.

绝缘材料

HDPE

绝缘直径

0.96±0.02mm

十字架

最大拉力

100N

外皮

PVC/LSZH

工作温度

-20C~70°C

  • 电气性能

频率

输入阻抗

衰减

回波损耗

近端串扰

近端串扰功率和

等效远端串扰

等效远端串扰功率和

延迟

兆赫

电阻

dB/100M

dB

dB

dB

dB/100M

dB/100M

ns/100M

0.772

100±15

1.8



76.0

74.0







1

100±15

2.0

20.0

74.3

72.3

67.8

64.8

570.0

4

100±15

3.8

23.0

65.3

63.3

55.8

52.8

552.0

8

100±15

5.3

24.5

60.8

58.8

49.7

46.7

546.7

10

100±15

6.0

25.0

59.3

57.3

47.8

44.8

545. .4

16

100±15

7.6

25.0

56.2

54.2

43.7

40.7

543.0

20

100±15

8.5

25.0

54.8

52.8

41.8

38.8

542.0

25

100±15

9.5

24.3

53.3

51.3

39.8

36.8

541.2

31.25

100±15

10.7

23.6

51.9

49.9

37.9

34.9

540.4

62.5

100±15

15.4

21.5

47.4

45.4

31. .9

28.9

538.6

100

100±15

19.8

20.1

44.3

42.3

27.8

24.8

537.6

200

100±22

29.0

18.0

39.8

37.8

21.8

18.8

536.5

250

100±22

32.8

17.3

38.3

36.3

19.8

16.8

536.3

  • 订购信息

型号

名称

线规

标准颜色

包装形式

长度

重量

CLA04-SC6

六类4对屏蔽双绞线

23AWG

RAL7035

305m(1000ft)

18.30KG
